冰球运动馆照明设计

冰球运动馆照明设计

  为保证冰上运动员和观众能追踪快速运动的运动员,看清运动员的细部动作,冰上运动比赛要有较高的照明水平,特别在大型体育馆中,由于观众距运动场地的距离相当远,为了能看清比赛,尤其要看清微小的细节动作,冰上运动需要很高的照明水平。移动物体的可见度取决于物体的尺寸、速度和亮度对比及其背景亮度和环境亮度。

一.             照明标准

运动项目:(冰壶)、冰球                                          C

运动分级

  度(lx





眩光

等级

Eh

Evmai

Evsec





显色指数(Ra

色温

K

GR

U1

U2

U1

U2

业余训练

150

0.4

0.6

65

4000

<40

非比赛、娱乐活动

300

0.4

0.6

65

4000

<40

业余国内比赛

600

0.5

0.7

65

4000

<40

专业国内比赛

1000

0.5

0.7

65

4000

<40

TV转播国内比赛

1000

750

0.5

0.7

0.4

0.6

65

4000

<40

TV转播国际比赛

1500

1000

0.6

0.7

0.4

0.6

65最好80

4000

<40

高清晰度HDTV转播

2500

2000

0.7

0.8

0.6

0.7

80

4000

<40

应急TV

1000

0.5

0.7

0.4

0.6

65最好80

4000

<40

注:1、赛场应有非常良好的均匀度和高的水平照度以防止赛场中的眩光。

2、由于运动员许多动作发生在围板附近,应排除围板形成的阴影。对于摄像机应保证围板附近的垂直照度。



二.照明设计

6.1.1 体育馆运动分类

在室内体育馆进行的体育运动一般分为两类。一类是主要利用空间的运动,一类是利用低位置为主的运动。因此,在进行照明设计时应注意不同运动的特点而分别对待。

通常的体育馆多为综合性用途,根据规模的大小又分为中小型体育馆、大型体育馆和彩电转播用体育馆。

分类

运动项目

主要利用空间的运动

羽毛球、篮球、排球、手球、网球、乒乓球

主要利用低位置的运动

体操、曲棍球、冰上运动、游泳、柔道、摔跤、武术、拳击、举重、击剑、射击、射箭

6.1.2 体育馆照明设计的基本原则:

进行体育馆照明设计,设计者首先必须了解和掌握体育馆照明的要求:即照度标准和照明质量。然后要依据体育馆建筑结构可能安装灯具的高度和部位确定布灯方案。由于体育馆空间高度的局限,既要达到照度标准,又要满足照明质量要求,因此应选用配光合理、有合适距高比和亮度限制较严的灯具。当灯具安装高度低于6时,宜选用荧光灯类灯具;当灯具安装高度在6—12时,宜选用功率不超过250W的金属卤化物灯类灯具;当灯具安装高度在12—18时,宜选用功率不超过400W的金属卤化物灯类灯具;当灯具安装高度在18以上时,宜选用功率不超过1000W的金属卤化物灯类灯具;体育馆照明不宜使用功率大于1000W和宽光束的泛光灯具。

6.1.3 体育馆场地照明的布灯方式

体育馆运动场地的照明灯具宜采用如下几种布灯方式:

6.1.3.1单体均匀布灯方式

单体均匀布灯方式即单个灯具均匀布置在运动场地上空,一般用于篮球、手球、乒乓球、体操、曲棍球、冰上运动、柔道、摔跤、武术等中小型体育馆。此种布灯方式较为经济,但照明的立体感差。

6.1.3.2群组均匀布灯方式

群组均匀布灯方式即几个单体灯具组成一个群组,均匀布置在运动场地上空,一般用于篮球、手球、乒乓球、体操、曲棍球、冰上运动、柔道、摔跤、武术等中小型体育馆和高度相对高的大型体育馆。此种布灯方式较为经济,但照明的立体感差。

6.1.3.3马道侧照布灯方式

马道侧照布灯方式即将灯具安装在运动场地边侧的马道上,通过调整灯具的投射角来实现场地照明,一般应用于羽毛球、网球、游泳等大多数室内项目,以及对垂直照度要求较高的场馆,如彩电转播用体育馆。此种布灯方式的照明立体感好。

灯具马道通常设置在运动场地的两侧,根据场地大小可设置两条或四条马道。马道位置应在场地边线向对面边线方向的仰角θ大于40度(当场地两边有观众席时)或大于30度(当场地两边没有观众席时)的范围设置。在该范围内,仰角θ越小,越有利于提高垂直照度,但在仰角θ的选取时,还应同时考虑到 “垂直照度与水平照度”的比例关系问题和眩光控制问题。

6.1.3.4 组合布灯(单灯均匀布灯+侧照布灯)方式

组合布灯方式即将6.1.3.16.1.3.3两种布灯方式结合起来的一种布灯方式,适用于所有室内项目,通过不同组合的开灯控制模式,可以满足大型体育馆以及对垂直照度要求较高的彩电转播用体育馆,有较好的照明立体感。

组合布灯方式时应分别按照上述“单灯均匀布灯”和“侧照布灯”的原则予以选择灯具。

6.1.3.5间接照明布灯方式

间接照明是一种较为舒适的照明方式,灯具不直接照射运动场地,而是通过反射光实现场地照明。此种照明方式要求体育馆顶部为高反射率材料,同时顶部高度不宜低于10,灯具安装高度应高于运动员和观众的正常视线,以控制灯具的直接眩光。一般用于羽毛球、游泳等项目,不适用于彩电转播要求的场馆。

三.             灯具布置

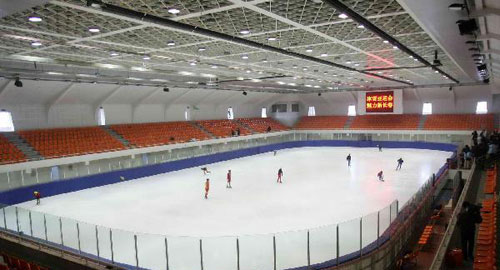

冰上运动赛场的灯具布置有特殊性,灯具的布置和光线投射方向对照明质量有决定性的影响。常见的冰上运动场地的灯具布置方式有顶部布置,两侧侧向布置,混合布置及间接照明布置四种不同的照明方式。



1. 顶部布置。顶部布置宜选用对称型配光的灯具,适用于主要利用低空间,对地面水平照度均匀度要求较高,且无电视转播要求的体育馆。(见图7-1577-158

2. 两则侧向布置。侧向照明系统可以很好的解决上面所说的冷凝水滴滴到冰面上的问题,而且侧向布灯更易于维修,有良好的垂直照度,物体立体感较好,并且更容易符合电视转播和拍电影的要求。侧向布灯系统更适合于速滑运动。(7-159

3. 混合布置。宜选用具有多种配光形式的灯具,适用于大型综合性体育馆,灯具的布置方式参见顶部布置和两侧布置。

4. 间接照明布置。间接照明灯具布置宜采用具有中宽光束配光的灯具,适用于层高较低,跨度较大及顶棚反射条件好的建筑空间,同时适用于对眩光限制较严格且无电视转播要求的体育馆,不适用于悬吊式灯具和马道的建筑结构。

冰球场馆灯具应分别布置在比赛场地及其外侧的上方,宜对称于场地长轴布置。

灯具的瞄准方向宜垂直于场地长轴,瞄准角不宜过大。
