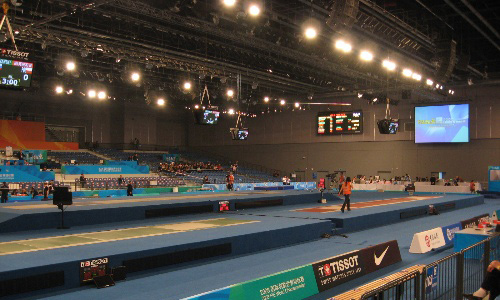

击剑馆灯光照明

击剑馆灯光照明

男子比赛分为花剑,重剑和佩剑。女子比赛有花剑和重剑,男妇各项均有个人赛和团体赛。团体赛每队3人,采用队际相遇守则,即淘汰赛。个人赛先采用分组循环赛,然后根据组内成绩指数排位,进行淘汰赛。

一.             照明标准

4.0.3-9    运动项目:击剑                                                  C

运动分级

  度(lx





眩光

等级

Eh

Evmai

Evsec





显色指数(Ra

色温

K

GR

U1

U2

U1

U2

业余训练

150

0.4

0.6

20

4000

<40

非比赛、娱乐活动

300

0.4

0.6

65

4000

<40

业余国内比赛

500

0.5

0.7

65

4000

<40

专业国内比赛

750

0.5

0.7

65

4000

<40

TV转播国内比赛

1000

750

0.4

0.6

0.3

0.5

65

4000

<40

TV转播国际比赛

1500

1000

0.6

0.7

0.4

0.6

65最好80

4000

<40

高清晰度HDTV转播

2000

1500

0.7

0.8

0.6

0.7

80

4000

<40

应急TV

1000

0.4

0.6

0.3

0.5

65最好80

4000

<40

注:1、相对于击剑运动员的白色着装应提供深色背景,平行于长台平面上应有均匀的水平照度。

2、面对摄像机应有足够的垂直照度,与主摄像机相反平面上的垂直照度至少应为主摄像机方向垂直照度的50%



二.             建议布灯方式和灯具瞄准准则

    电视转播击剑比赛是比较困难的,因为击剑比赛运动员往往比较突然启动,迅速出剑,电视转播比较困难捕捉这么快的运动。而且击剑运动需要深色的背景,这样现场的观众和电视机前的观众才能够清晰地看到身着白色比赛服的击剑运动员和雪亮钢剑的快速运动。对击剑运动员而言,最重要的是有均匀的水平照度。面对摄像机来说,平行于长台的面上需要有足够的垂直照度。与主摄像机侧相反的平面上的垂直照度至少要达到主摄像机侧平面的确1/2,这行提供良好的比赛立体感,也有助于裁判看清运动员的动作。击剑运动员的头盔会产生一种特殊的反射光,将会有可能射入运动员的眼睛。

击剑地是一块相对较小的区域,因此击剑的照明设计可以有舞台照明设计的特色,但绝对不是舞台照明,更不需要调光。灯具应沿长台两侧布置,瞄准点在长台上,瞄准角在50~60度之间。这会使头盔反射光降至最少。主摄像机一侧的灯具间距宜为对侧的2倍。卤钨灯或金卤灯均可使用。

奥运会击剑比赛的灯具瞄准准则如下:

1.  击剑比赛的照明设计尽管主要是为了最大限度地保证运动员视觉上舒适度,但也应为电视转播创造一种总体水平上合适的环境以使电视画面主题生动。

2.  照明设备的最低安装高度应高于比赛场地4米。

3.  灯具瞄准角应小于等于65度。

4.  照明设备应该满足摄影棚和演播室的要求,应该具备满足目的要求的眩光控制设备。

5.  照明设备不应当安装在比赛场地上方,也不应安装在比赛场地中心线的20度范围内。

6.  照明设备应该安装在60度范围内,(两边赛场中心垂线成30度交角)其目的是防止运动员受眩光影响。

7.  所有照明设备均不应直接瞄准摄像机,最好是不要在以摄像机为顶点的50度圆锥内。

8.  在安装照明设备时,应使其在比赛场地地面的反射光不能到达摄像机。

9.  如果一架大型摄像机置于照明设备水平瞄准角向两边各偏转25度所形成的水平线确定的区域内,有下列两种情况之一:

1)  通过照明设备和摄像机的水平面的垂直角为25

2)  照明设备的瞄准角大于40度。

那么照明设备的位置和瞄准角的设计应使灯泡的发光区不进入摄像机的视野。

10.              光应至少从三个方向到达比赛场地的任何一点,就大型摄像机而言,第三个方向的光应对其它一个或两个方向上的光形成“背后照明”

11.              投射到主要摄像机一边的光通量与相反面的光通量之比应为50%~60%

12.              在任何照明设备和整个比赛场地中的任何一点之间应有畅通的路径,不应有任何的建筑物或材料挡在其间,站在比赛场地任何位置均可以清楚地看到每件照明设备。

13.              照明设备的控制装置不能有噪音。
