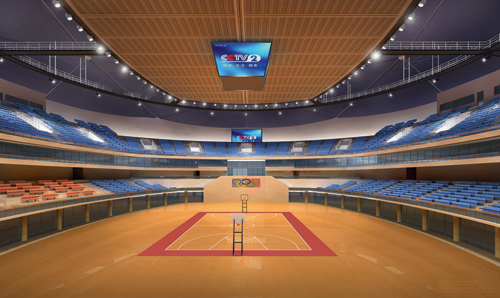

篮球馆灯光工程

篮球馆灯光工程
 体育场馆的照明是体育场设计的重要内容,并且比较复杂。它不仅要满足运动员进行比赛和观众观看的要求,而且还要满足拍摄电影和电视现场直播对照明的色温,照度,照度均匀度等的要求,这个要求远比运动员和观众的要高。另外,照明灯具的布灯方式需与体育场的总体规划,看台的结构形式密切配合。特别是照明设备的维修与建筑设计密切相关。要作全面考虑。

现代体育扬一般采用大功率的金卤灯作为光源,绝大部分采用2000W金卤灯,其具备高光效(约80-100lm/W,高显色性,色温在5000-6000K之间,能够满足高清晰彩色电视(HDTV)对室外照明的要求。一般光源寿命在3000h以上,灯具效率可达到80%,灯具防尘防水等级要求不小于IP55,目前常用的大功率投光灯防护等级可达IP65

第一节.国际体育联合会关于篮球,排球的照明标准值

国际体育联合会(GAISF)关于篮球、排球的照明标准值

运动类型 Eh Evmai Evaux 水平照度均匀度 垂直照度均匀度 Ra Tk(K)
U1 U2 U1 U2
业余水平 体能训练 150 0.4 0.6 20 4000
非比赛、娱乐活动 300 0.4 0.6 65 4000
国内比赛 600 0.5 0.7 65 4000
专业水平 体能训练 300 0.4 0.6 65 4000
国内比赛 750 0.5 0.7 65 4000
TV转播的国内比赛 750 500 0.5 0.7 0.3 0.5 65 4000
TV转播的国际比赛 1000 750 0.6 0.7 0.4 0.6 65,最好80 4000
高清晰度HDTV转播 2000 1500 0.7 0.8 0.6 0.7 80 4000
TV应急 750 0.5 0.7 0.3 0.5 65,最好80 4000
注:1.比赛场地大小:篮球19m*32m(PPA:15m*28m);排球13m*22m(PPA:9m*18m)。
    2.摄像机最佳位置:主摄像机设在比赛场地长轴线的垂线上,标准高度4~5m;辅摄像机设在球门、边线、
      底线的后部。
    3.计算网格为2m*2m。
    4.测量网格(最好)为2m*2m,最大为4m。
    5.由于运动员不时地往上看,应避免看到顶棚和照明灯之间的视差。
    6.国际业余篮球联合会(FIBA)规定,对于新建体育设施,举行有电视转播的国际比赛,总面积为40m*25m
      的赛场,其正常垂直照度要求不低于1500lx。照明灯(顶棚为磨光时)布置应避免对运动员和观众产生眩

    7.估计排联(FVB)要求的比赛场地规模为19m*34m(PPA:9m*18m),主摄像机方向的最小垂直照度为1500lx


第二节.蓝球场馆的照明设备设施的选择

1.光源的选择:

一.灯具安装高度较高的体育场馆,光源宜采用金属卤化物灯。

二.顶棚较低,面积较小的室内体育馆,宜采用直管荧光灯和小功率金属卤化物灯。

三.特殊场所光源可采用卤素灯。

四.光源功率应与比赛场地大小,安装位置和高度相适应。室外体育场宜采用大功率和中功率金属卤化物灯,应保证光源工作不间断或快速启动。

五.光源应具有适宜的色温,良好的显色性,高光效,长寿命和稳定的点燃及光电特性。

六.光源的相关色温及应用可按下表确定。

光源的相关色温及应用

相关色温(K

色表

体育场馆应用

<3300

暖色

小型训练场所,非比赛场所

3300~5300

中间色



训练场所,比赛场所

>5300

冷色



2灯具的选择

灯具及附件的安全性能应完全符合相关标准的规定。

二.灯具的防触电等级应符合下列要求:

应选用有金属外壳接地的工类灯具或II类灯具。

游泳池和类似场所应选用防触电等级为III类的灯具。

三.灯具效率不应低于下表的规定:

灯具效率(%

高强度气体放电灯灯具

65

栅格式荧光灯具

60

透明保护罩荧光灯具

65



四.灯具宜有多种配光形式,体育场馆灯光灯灯具可按下表进行分类:

  投光灯具分类

光束分类

光束张角范围(度)

窄光束

10~45

中光束

46~100

宽光束

100~160

注:按光束分布范围1/10最大光强的张角分类。

(1)          灯具配光应与灯具安装高度,位置和照明要求相适应。室外体育场宜选用窄光束和中光束灯具,室内体育场宜选用中光束和宽光束灯具。

(2)          灯具宜具有防眩光打措施。

(3)          灯具及附件应能满足使用环境的要求,灯具应强度高,耐腐蚀,灯具电器附件都必须满足耐热等级的要求。

(4)          金属卤化物灯不宜采用敞开式灯具。灯具外壳的防护等级不应小于IP55,不便于维护或污染严重的的场所防护等级不应小于IP65

(5)          灯具的开户方式应确保在维护时不改变其瞄准角度。

(6)          安装在高空中的灯具宜选用重量轻,体积小和风载系数小的产品。

(7)          灯具应自带或附带调角度的指示装置。灯具锁紧装置应能承受在使用条件下的最大风荷载。

(8)          灯具及其附件要有防坠落措施。



3. 灯具附件的选择

一.选用的照明灯具应灯具应符合现行国家相关标准的有关规定。

二.根据照明场所的环境要求,分别选用下列灯具。

三.在有腐蚀性气体或蒸汽的场所,宜采用防腐蚀密闭式灯具。

四.在振动,摆动较大的场所的灯具应有防震,防脱落措施。

五.在需防止紫外线照射的场所,应采用隔紫外线灯具或无柴光源。

六.直接安装在可燃材料表面的灯具,应采用标有“F”标志的灯具。



4. 镇流器的选取

一.自镇流荧光灯应配用电子镇流器。

二.直管型荧光灯应配用电子镇流器,或节能型电感镇流器。

三.高压钠灯,金属卤化物灯应想用节能型电感镇流器,在电压偏差较大的场所,宜配用恒功率镇流器,功率较小者可配用电子镇流器。

5。灯杆及设置要求

当场地采用四塔式,多塔式或塔带混合照明方式布灯时,需要选用照明灯杆作为灯具的承载体。照明灯杆在满足照明技术条件要求的情况下,与建筑物的关系主要有以下几种方式。

一.灯杆独立于主体建筑物之外,这种灯杆作为独立设备单独存在,目前应用广泛。

二.灯杆依附于主体建筑物上,但未同主体建筑整体结合,这种形式的基础同建筑物基础形式可能不同,需单独处理。

三.灯杆依附于主体建筑物上,并同主体建筑物整体结合时,这种形式能很好的处理美观问题,如果这种方案可行,可优先考虑采用这种方案。

四.灯杆应根据航空管理设置障碍照明。

6.马道及设置要求

一.体育馆按需设置马道,马道设置的数量,高度,走向和位置应满足照明装置的要求。

二.马道应留有足够的操作空间。

三,马道的安装位置应避免建筑装饰材料,安装部件,管线和结构件等对照明光线的遮挡。



第三节.蓝球场馆照明设备的安装与调试

1. 蓝球场馆灯具的布置

一.室内蓝球馆灯具宜采取下列布置方式:

1.  直接照明灯具布置

(1)       顶部布置 灯具布置在场地上方,光束垂直于场地平面的布置方式。

(2)       两侧布置 灯具布置在场地两侧,光束非垂直于场地平面的布置方式。

(3)       混合布置 顶部布置和两侧布置相结合的方式。
