比赛场馆照明

比赛场馆照明

现代体育运动是随着人类社会的发展不断发展起来的。体育运动离不开场馆的建设。体育场的照明设计特点是灯光照射空间大,距离远,所以其场地照明一般选用高效率的投光灯。



第一节:照明标准

1.比赛场馆照明标准



等级

使用功能

照度

照度均匀度

光源

眩光指数

Eh

Evmai

Evaua

Eh

Evmai

Evaux

Ra

Rcp(K)

GR







U1

U2

U1

U2

U1

U2







I

娱乐训练

300



0.3









65



35

II

一般比赛

500

0.4

0.6









65

4000

30

III

专业比赛

750

0.5

0.7









65

4000

30

彩电转播(25米机位)



1000

750

0.5

0.7

0.4

0.6

0.3

0.5

80

4000

30

彩电转播(75米机位)



1400

1000

0.6

0.8

0.5

0.7

0.3

0.5

80

5500

30

高清彩电转播



2000

1400

0.7

0.8

0.6

0.7

0.4

0.6

80

5500

30



2.新闻发布厅照明标准

场所

参考平面及高度

照度标准值(LX

URR

Ra

新闻发布厅

地面

500

22

80



3.会议室照明标准

场所

参考平面及高度

照度标准值(LX

URR

Ra

会议室

地面

300

22

80



4.球员更衣室照明标准

场所

参考平面及高度

照度标准值(LX

URR

Ra

更衣室

地面

200

22

80



5.走廊通道照明标准

场所

参考平面及高度

照度标准值(LX

URR

Ra

通道

地面

150

22

80

走廊,流动区域

地面

100

80

楼梯

地面

75

80



6.观众席照明标准

场所

参考平面及高度

照度标准值(LX

URR

Ra

观从席

0.75m

200

22

60

观从席(前十排)电视转播

0.75m

500-750



80

7.治疗室照明标准

场所

参考平面及高度

照度标准值(LX

URR

Ra

治疗室

0.75m

300

19

80



8.应急照明标准

场所

参考平面及高度

照度标准值(LX

Ra

走廊

地面

90

90

观众席

地面

30

90

场地

地面

20

90



第二节.照明设备设施的选择

1.光源的选择:

(1)灯具安装高度较高的体育场馆,光源宜采用金属卤化物灯。

(2)顶棚较低,面积较小的室内体育馆,宜采用直管荧光灯和小功率金属卤化物灯。

(3)特殊场所光源可采用卤素灯。

(4)光源功率应与比赛场地大小,安装位置和高度相适应。室外体育场宜采用大功率和中功率金属卤化物灯,应保证光源工作不间断或快速启动。

(5)光源应具有适宜的色温,良好的显色性,高光效,长寿命和稳定的点燃及光电特性。

(6)光源的相关色温及应用可按下表确定。

光源的相关色温及应用

相关色温(K

色表

体育场馆应用

<3300

暖色

小型训练场所,非比赛场所

3300~5300

中间色



训练场所,比赛场所

>5300

冷色



2灯具的选择

灯具及附件的安全性能应完全符合相关标准的规定。

二.灯具的防触电等级应符合下列要求:

应选用有金属外壳接地的工类灯具或II类灯具。

游泳池和类似场所应选用防触电等级为III类的灯具。

三.灯具效率不应低于下表的规定:

灯具效率(%

高强度气体放电灯灯具

65

栅格式荧光灯具

60

透明保护罩荧光灯具

65



四.灯具宜有多种配光形式,体育场馆灯光灯灯具可按下表进行分类:



投光灯具分类

光束分类

光束张角范围(度)

窄光束

10~45

中光束

46~100

宽光束

100~160

注:按光束分布范围1/10最大光强的张角分类。

(1)灯具配光应与灯具安装高度,位置和照明要求相适应。室外体育场宜选用窄光束和中光束灯具,室内体育场宜选用中光束和宽光束灯具。

(2)灯具宜具有防眩光打措施。

(3)灯具及附件应能满足使用环境的要求,灯具应强度高,耐腐蚀,灯具电器附件都必须满足耐热等级的要求。

(4)金属卤化物灯不宜采用敞开式灯具。灯具外壳的防护等级不应小于IP55,不便于维护或污染严重的的场所防护等级不应小于IP65

(5)灯具的开户方式应确保在维护时不改变其瞄准角度。

(6)安装在高空中的灯具宜选用重量轻,体积小和风载系数小的产品。

(7)灯具应自带或附带调角度的指示装置。灯具锁紧装置应能承受在使用条件下的最大风荷载。

(8)灯具及其附件要有防坠落措施。

 3灯具附件的选择

一.选用的照明灯具应灯具应符合现行国家相关标准的有关规定。

二.根据照明场所的环境要求,分别选用下列灯具。

三.在有腐蚀性气体或蒸汽的场所,宜采用防腐蚀密闭式灯具。

四.在振动,摆动较大的场所的灯具应有防震,防脱落措施。

五.在需防止紫外线照射的场所,应采用隔紫外线灯具或无柴光源。

六.直接安装在可燃材料表面的灯具,应采用标有“F”标志的灯具。

 4.镇流器的选取

一.自镇流荧光灯应配用电子镇流器。

二.直管型荧光灯应配用电子镇流器,或节能型电感镇流器。

三.高压钠灯,金属卤化物灯应想用节能型电感镇流器,在电压偏差较大的场所,宜配用恒功率镇流器,功率较小者可配用电子镇流器。

5。灯杆及设置要求

当场地采用四塔式,多塔式或塔带混合照明方式布灯时,需要选用照明灯杆作为灯具的承载体。照明灯杆在满足照明技术条件要求的情况下,与建筑物的关系主要有以下几种方式。

一.灯杆独立于主体建筑物之外,这种灯杆作为独立设备单独存在,目前应用广泛。

二.灯杆依附于主体建筑物上,但未同主体建筑整体结合,这种形式的基础同建筑物基础形式可能不同,需单独处理。

三.灯杆依附于主体建筑物上,并同主体建筑物整体结合时,这种形式能很好的处理美观问题,如果这种方案可行,可优先考虑采用这种方案。

四.灯杆应根据航空管理设置障碍照明。

6.马道及设置要求

一.体育馆按需设置马道,马道设置的数量,高度,走向和位置应满足照明装置的要求。

二.马道应留有足够的操作空间。

三,马道的安装位置应避免建筑装饰材料,安装部件,管线和结构件等对照明光线的遮挡。



第三节.灯具布置

不同的运动项目会在不同大小,不同开关的运动场地进行,同时会用不同的方式来利用运动场地。运动员的活动范围以及在运动中视野所覆盖的范围也不尽相同。体育场馆场地照明灯具应服务好这些运动项目,满足它们的需求。因此,在综合考虑运动项目特点,运动场地特征的基础上合理布置灯具,以获得良好的照明水平,,避免对运动员和电视转播造成不利影响。

一.灯具布置与眩光及干扰光

(1)规范规定。灯具安装位置,高度,投射角应满足降低眩光和干扰光的要求。

(2)关于眩光。灯具安装位置,高度,投射角应满足降低眩光和干扰光的要求。不同运动项目,不同等级的赛事,有不同标准的眩光上限值,下面几个眩光值适用于大多数情况。

                  室外体育场:GR50

                              GR40(固定摄像机方向上)

                  室内体育馆:GR30

(3)关于干扰光。干扰光是眩光的一种,是指在特定场合中,由于光的强度,方向,或光谱引起人的烦恼,不舒适,分心或视觉能力下降的溢散光。

我国标准及CIE标准对限制干扰光污染提出相应要求。即划分为E1E44个区域,见7-1         环境区域的划分

区域

环境特点

举例

区域

环境特点

举例

E1

天然暗环境区

如国家公园

E3

中等亮度环境区

如城郊工业或居住区

E2

低亮度环境区

如乡村的工业或居住区

E4

高亮度环境区

如城市中心和商业区



体育场周围的民用建筑,不应受到更多的干扰光。在住宅,公寓,旅馆和医院病房楼等建筑物窗户外表面产生的垂直照度不应高于表:7-2的规定值。



7-2     居住建筑窗户外表面的垂直照度值

照明技术参数

应用条件

环境区域

E1

E2

E3

E4

垂直照度(EV

熄灯时段前

2

5

10

25

熄灯时段后

0

1

2

5



体育场照明灯具朝居室的发光强度应小于或等于表7-3的规定值。



7-3         室外灯具朝居室方向的最大发光强度值

照明技术参数

应用条件

环境区域

E1

E2

E3

E4

灯具发光强度(I

熄灯时段前

2500cd

7500cd

10000cd

25000cd

熄灯时段后

0cd

500cd

1000cd

2500cd



二.布灯方式

室内运动场地照明设计的特点是照明空间较高,一般为了13-20m,也有少数小型体育馆高度较低,为了6-12米。照明灯具选择要求灯具效率高,配光特性好等。

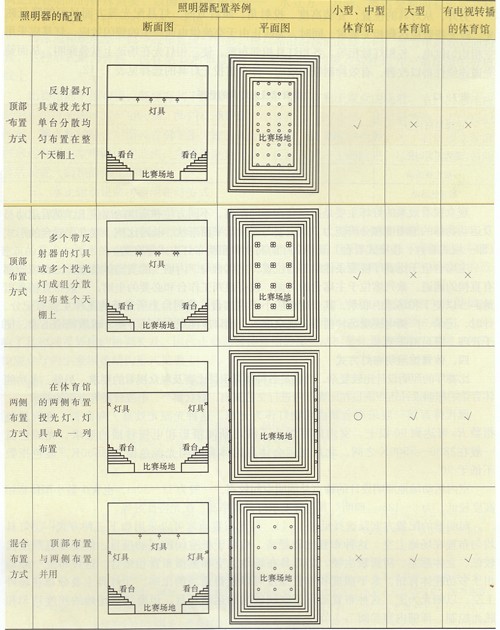

照明器的配置方案及选择 表:1-11。灯光布置通常可以采用如下三种方式:

(1)灯具均匀布置在场地上空。这种布置比较经济,适用于低空间的运动项目。但垂直照度比较低,立体感差,阴影较生硬。

(2)灯具在场地上空和侧面布置相结合。这种布置一般适用于多功能体育馆,水平照度和垂直照度可以获得适当的比率。

(3)灯具主要分布在场外上空,以侧光为主。这种布置适用于空间较高的运动项目,但要注意场地的照度均匀和眩光控制。

表:1-11     照明器的配置方案及选

  •  √表示合适    ○表示一有条件的可以采用   ×表示不合适

    另外,从灯具的位置,安装高度,投射角,照射方向,灯具配光等方面尽可能降低眩光,眩光指数应达到相关要求。同时,为防止由于交流供电而产生的频闪效应,灯具应采用三相均匀供电,各相灯数相等。各相灯具相邻布置,使三相灯光在场地上重叠照明,从而使光通连续性得以改善,有效抑制频闪效应。体育馆投光灯具的选择见表1-12

    1-12    体育馆投光灯具的选择

    比赛场所区分

    投光灯的配光

    窄光束

    中光束

    宽光束

    重大正式比赛

    ×

    一般比赛活动

    ×

    ×

    娱乐性活动

    ×
