足球场照明

足球是一项对抗性极强的集体竞技项目，在世界范围内广为流行的体育项目。足球运动发展史足以说明起生命力及影响力。根据国际足联的规定，足球场场地长为105~110m，宽为68~75m，球场底线和边线外侧至少5m内不能有障碍物，以保证运动员的安全。

我国关于足球场的照明标准：

室外足球场的照明标准
等级	使用功能	照度（lx）		照度均匀度						光源		眩光指数GR
		E_h	E_vmai	U_h		U_vmin		U_vaux		Ra	T_cp(K)
		E_h	E_vmai	U₁	U₂	U₁	U₂	U₁	U₂	Ra	T_cp(K)
Ⅰ	训练和娱乐活动	200	—	—	0.3	—	—	—	—	≥20		≤55
Ⅱ	业余比赛、专业训练	300	—	—	0.5	—	—	—	—	≥80	≥4000	≤50
Ⅲ	专业比赛	500	—	0.4	0.6	—	—	—	—	≥80	≥4000	≤50
Ⅳ	TV转播国家、国际比赛	—	1000	0.5	0.7	0.4	0.6	0.3	0.5	≥80	≥4000	<50
Ⅴ	TV转播重大、国际比赛	—	1400	0.6	0.8	0.5	0.7	0.3	0.5	≥90	≥500	≤50
Ⅵ	HDTV转播重大、国际比赛	—	2000	0.7	0.8	0.6	0.7	0.4	0.6	≥90	≥5500	≤50
—	TV应急	—	1000	0.5	0.7	0.4	0.6	—	—	≥80	≥4000	≤50
注：应避免对运动员，特别在"角球"时对守门员造成直接眩光。



室内足球场的照明标准
等级	使用功能	照度（lx）		照度均匀度						光源		眩光指数GR
		E_h	E_vmai	U_h		U_vmin		U_vaux		Ra	T_cp(K)
		E_h	E_vmai	U₁	U₂	U₁	U₂	U₁	U₂	Ra	T_cp(K)
Ⅰ	训练和娱乐活动	300	—	—	0.3	—	—	—	—	≥65		≤35
Ⅱ	业余比赛、专业训练	500	—	0.4	0.6	—	—	—	—	≥65	≥4000	≤30
Ⅲ	专业比赛	750	—	0.5	0.7	—	—	—	—	≥65	≥4000	≤30
Ⅳ	TV转播国家、国际比赛	—	1000	0.5	0.7	0.4	0.6	0.3	0.5	≥80	≥4000	≤30
Ⅴ	TV转播重大、国际比赛	—	1400	0.6	0.8	0.5	0.7	0.3	0.5	≥80	≥4000	≤30
Ⅵ	HDTV转播重大、国际比赛	—	2000	0.7	0.8	0.6	0.7	0.4	0.6	≥90	≥5500	≤30
—	TV应急	—	750	0.5	0.7	0.3	0.5	—	—	≥80	≥4000	≤30
注：比赛场地上方应有足够的照度，但应避免对运动员造成眩光。



FIFK没有电视转播的足球场人工照明参数推荐值
比赛分级		水平照度Eh,ave(lx)		照度均匀度U2	眩光指数GR		光源色温Tk		光源显色指数Ra
Ⅲ级		500*		0.7	≤50		＞4000K		≥80
Ⅱ级		200*		0.6	≤50		＞4000K		≥65
Ⅰ级		75*		0.5	≤50		＞4000K		≥20
*考虑了灯具维护系数的照度值，即表中数值相乘以1.25等于初始的照度值

FIFK有电视转播的足球场人工照明参数推荐值

比赛分类

摄像类型

垂直照度

水平照度

光源色温T_k

光源显色指数R_a

E_v.ave(lx)

照度均匀度

E_h.ave(lx)

照度均匀度

U₁

U₂

U₁

U₂

Ⅴ级

慢动作

1800

0.5

0.7

1500_~3000

0.6

0.8

＞5500K

≥80最好≥90

固定摄像

1400

0.5

0.7

移动摄像

1000

0.3

0.5

Ⅳ级

固定摄像

1000

0.4

0.6

1000_~2000

0.6

0.8

＞4000K

≥80

注 1.垂直照度值与每台摄像机有关。

2.照度值应考虑灯具维护系数，推荐灯具维护系数为0.8，因此，照度的初始数值应为表中数值的1.25倍。

3.每5m的照度梯度不应超过20%。

4.眩光指数GR≤50。

有电视转播的足球场照明标准

比赛分类

摄像类型

垂直照度

水平照度

光源色温T_k（K)

光源显色指数R_a

E_v.ave(lx)

照度均匀度

E_h.ave(lx)

照度均匀度

U₁

U₂

U₁

U₂

Ⅴ级

固定摄像

2400

0.5

0.7

3500

0.6

0.8

＞4000

≥65

场地摄像

1800

0.4

0.65

Ⅳ级

固定摄像

2000

0.4

0.65

2500

0.6

0.8

＞4000

≥65

场地摄像

1400

0.4

0.6

注 1.表中垂直照度为固定（或场地）摄像机方向的垂直照度；

2.场地摄像机的垂直照度均匀度，可以通过比较各台摄像机之间的垂直照度进行估算；

3.表中照度值为使用（maintained)照度，推荐维护系数为0.7，因此初始照度值应约为表中数值的1.4倍；

4.眩光指数GR≤50；

5.认可并鼓励采用恒流明输出的光源。

奥运会的足球场照明标准
位置	照度（lx）		照度平均值（最小值）
	E_v.cam.min	E_h.ave	水平方向		垂直方向
	（见注2）		E_min/E_max	E_min/E_ave	E_min/E_max	E_min/E_ave
FOP（场地）（见注7）	1400	见比值	0.7	0.8	0.6（0.7）	0.7（0.8）
热身区域、ERC	1000		0.4	0.6	0.4	0.6
观众（C1号摄像机）（见注3）	见比值				0.3	0.5
E_h.ave.FOP/E_v.ave.Cam				≥0.75和≤1.5
计算点四个面E_v最小值与最大值的比值				≥0.6
E_v.ave.spec/E_v.ave.Cam				≥0.1和≤0.25
E_{h.ave.Run.off}/E_h.ave.FOP				≥0.1和≤0.33
照度梯度	UG-全场（4m计算网路）			≤20%
	UG-特定区域（2m计算网络）			≤10%
	UG-特定区域（1m计算网络）			≤10%
光源	CRI Ra			≥90
	T_k			5600K
相对于个固定摄像机的眩光等级GR				≤40
T_k				5600K
镜头频闪-眩光指数GR
固定摄像机的眩光指数				≤40
注：1.垂直照度计算平面和摄像机位置按组委会要求进行设计。
2.E_v.min为所有计算点中的最小垂直照度值，而非最小的平均照度值，这一点非常重要，是奥运会标准与其它标准区别最大之处。
3.观众”指的是前12排座位的观众，超过15排座位的垂直照度均匀度将会降低。
4.Ev.max和Ev.min为比赛场地内所有计算点4个垂面上的最大和最小垂直照度值。
5.除注明外，所有计算网格为1m。
6.照度等级为奥运比赛的最小值。
7.所有的主摄像机（ERC除外），都满足E_v.min=1400。对于ERC，E_v.min可以为1000lx。
8.ARZ1内的E_v.max应在ARZ2范围内。
9.缩写定义：
ERC: 摇动摄像机，四个与比赛场地边线和底线平行的垂直面上的垂直照度；
SSM: 超级慢动摄像机
FOP: 用于比赛区域的场地，足球场的FOP为（105_~110）m×(68_~75)m;
TF=TotalFOP=场众所包围的场地，包括用于比赛区域的FOP；
Cam=摄像机；
ARZ1=球场两端，球门线。边线和禁区之间的区域；
ARZ2=球门区；
Spec=观众；
C1号=主摄像机；
UG-FOP：FOP区域内的照度梯度；
UG-ARZ1：ARZ1区域内的照度梯度。

二．足球场照明

1．摄像机机位

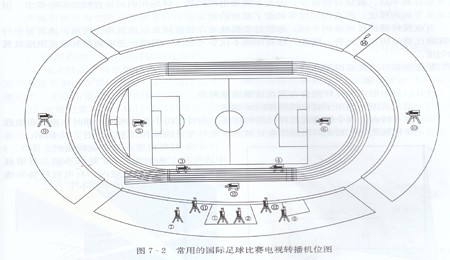

当足球场需要电视转播时，摄像机机位将会影响到照明水平，主摄像机方向上的垂直照度是重点考察对象。图7-2为常用的国际足球比赛电视转播机位图。需要特别指出，不同的转播公司，对转播的要求是不一样的，机位会有所变化，本图仅参考。对于低级别的转播赛事，如国内中超联赛，可以只有三个机位，即1，8，10，这是国际足联允许的最低要求。

图中摄像机机位号及其含义见表7-4。

摄像机机位及其功能

序号	类型	位置及功能
1	大型	中间看台，高位，主要拍摄位
2	大型	中间看台，高位，中部拍摄位，分解
3	大型	18m左，地面高度，比赛特写镜头和回放
4	大型	18m右，地面高度，比赛特写镜头和回放
5	便携	左侧球门后，回放
6	便携	右侧球门后，回放
7	大型	16m线左，高位，比赛，越位回放
8	大型	16m线右，高位，比赛，越位回放
9	大型	球门区端部高位，左侧，球门拍摄，回放，景观拍摄
10	大型	球门区端部高位，右侧，球门拍摄，回放，景观拍摄
11	大型超慢动作	左看台，中位，特写镜头回放
12	大型超慢动作	右看台，中位，特写镜头回放
13	大型超慢动作	中位，两个替补席之间，展示，置换，替补席
14	微型	看台高位，右侧，赛场广角拍摄

2．布灯方式

有电视转播的足球场通常都是观众容量大，建筑等级较高，通常要举行国际级比赛或国家级比赛。因此，体育照明不仅要考虑水平照度，还要衡量其垂直照度及其均匀度。

足球场布灯方式有以下几种：

一． 四角布置

1）灯具以集中形式与灯杆结合布置在比赛场地四角。

a.适用范围：适用于有电视转播的足球场。

b.技术特点：四个灯塔或灯杆布置在四个角球区外，同时，也应布置在运动员正常视线之外。C.对角灯塔通常在足球场场地对角线的延长线上。

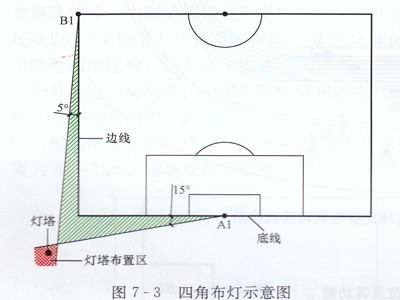

d.灯塔位置：无电视转播时，图7-3中边线外5度和底线外10度是最小值，灯塔只能布置在图中红色区域内。有电视转播的场地，图中底线外的角度不应小于15度。

灯塔高度：灯塔高度按式（7-1）计算

h=dtg Ø （7-1）

h----灯塔的高度

d----球场中心点到灯塔的距离

Ø----球场中心点到灯塔和顶之间的夹角。

e．灯具与灯架：为了控制眩光，灯具的投射角不应大于70度。即灯具的遮光角应大于20度。如图：7-5所示：

二．两侧布置

两侧布置分为光带布置和多杆布置。

1）光带布置。灯具与建筑马道结合，以连续光带形式或簇状集中形式布置在场地两侧。

a. 适用范围：有电视转播的足球场

b. 技术特点：有电视转播的赛场，一般都有看台，看台顶部雨棚可以支撑照明装置，光带布置是侧向布置的一种，多采用连续光带，现在分段光带布置也时常被应用。与四角布置相比，光带布置的灯具离球场更近，照明效果更好。

c. 光带位置：为了保证守门员及在角球区附近进攻的球员有良好的视线条件，以球门线中点为基准，

底线两侧至少15度之内不能布置照明装置。

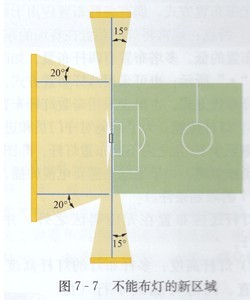

底线后向外20度角及与水平面成功率45度角的空间内不能布灯。图7-7示出不能布灯的最新要求。（这是新要求）

a. 光带高度：光带的高度可以采用式（7-1）进行计算，但d值和h的含义发生了变化。

光带的高度比四角布置的要低。

光带照明的均匀度更容易实现，垂直照度如此。水平照度也一样。

造价相对要便宜。光带往往要使用马道，马道的利用率较高，技术性能及经济性均佳。因此，这种布灯方式被广泛应用。

1）多杆布置。灯具与灯杆或灯塔相结合，以簇状集中形式布置在场地两侧。

a. 适用范围：在没有电视转播的足球场，侧向布置照明装置多采用多塔布置方式。

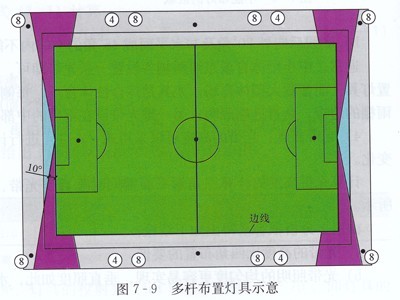

b. 特点：通常将灯杆布置在赛场的东西两侧，一般来说，多杆布灯的灯杆高度可以比四角布置的低。多塔布置有四杆布置，或六杆布置，也可以采用八杆布置方式。如图7-9

a. 灯杆位置：为避免对守门员和和进攻队员的视线干扰，以球门线中点为基准点，

底线两侧至少10度之内不能布置灯杆。

灯杆还应布置在无障碍区之外，并不得影响观众正常观看的视线。

b. 灯杆高度：多杆布灯的灯杆高度仍用公式（7-1）进行计算。

三．混合布置

两侧布置与四角布置相结合的布置方式。

a. 适用范围：有电视转播的足球场。此种布灯方式被广泛地应用，龙其适用于综合性体育场，旧场改造等情形。

b. 技术特点：融合了两侧布置，四角布置的特点。
